什么是條形碼？

條形碼(barcode)是將寬度不等的多個黑條和空白，按照一定的編碼規則排列，用以表達一組信息的圖形標識符。常見的條形碼是由反射率相差很大的黑條（簡稱條）和白條（簡稱空）排成的平行線圖案。條形碼可以標出物品的生產國、制造廠家、商品名稱、生產日期、圖書分類號、郵件起止地點、類別、日期等許多信息，因而在商品流通、圖書管理、郵政管理、銀行系統等許多領域都得到廣泛的應用。

為什么要給SolidWorks工程圖添加條形碼？

給SolidWorks工程圖圖紙?zhí)砑訔l碼可以實現與辦公自動化系統的銜接，實現圖紙管理。

舉一個例子，某公司有辦公自動化系統，某人員拿到一套圖紙之后，一般是根據圖號來查詢一些相關信息。如果是100張圖紙，就是輸入100次，是要打很多字的，而且容易輸錯。通過條碼就可以很快的輸入了。而且可以很快的統計出圖紙的缺失，重復等問題，當然，這個需要辦公系統實現這方面的功能。

條碼是辦公自動化的第一步。

如何添加條形碼？

條碼有很多種，下面將以常用的Code39為例進行說明。

Code 39 條碼

一、首先，我們假設條碼的內容是圖號，那么我們的圖號編碼規則必須符合Code39 的編碼規則。

簡單的講，Code39編碼規則如下：
1、可用字符0-9，A-Z，+-./%$
2、‘*’表示開始和結束，不能在當中出現
3、不能有空格

二、其次，找到生成條碼的方法：條形碼字體。

條形碼由于其包含的字符有限，圖形結構簡單，所以，直接通過字體就可以實現生成條碼了。常見的字體可以在網上找，有收費的字體，也有免費的字體，一般來講都可以。

三、將條碼加入到SolidWorks工程圖中。

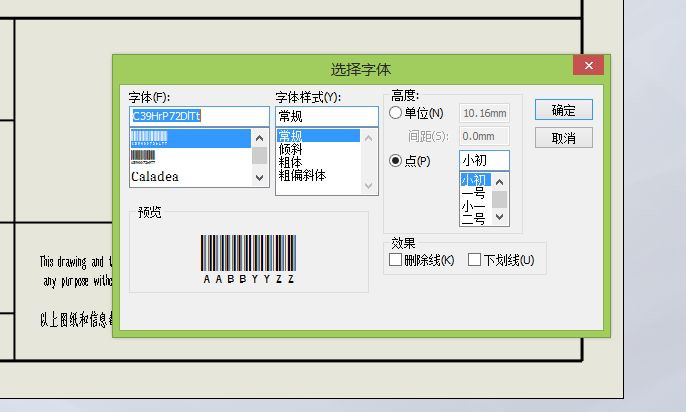

要點1、既然前面講了條形碼可以通過字體生成，那么實際上這個圖形就是文字咯！那就和我們在SolidWorks工程圖中輸入工程圖的文字沒有區別，我們可以給輸入的文字指定為“宋體”，或者“仿宋體”，那么也就可以指定文字的字體為條碼字體“”，這樣文字就顯示為條碼了。

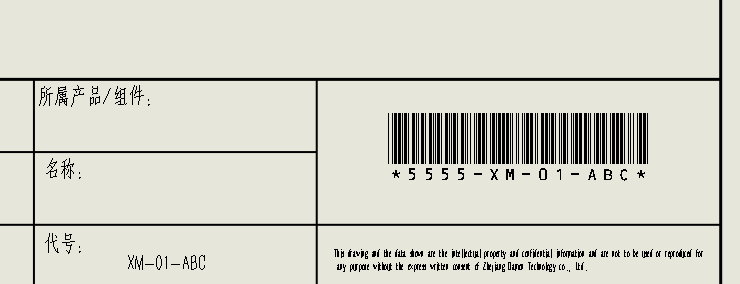

要點2、通常我們SolidWorks工程圖的圖號是鏈接到零部件的自定義屬性的。那么我們只要在SolidWorks工程圖圖紙格式中規定好條碼的字體，大小，對應的屬性名，和顯示的位置就可以自動顯示條碼了。

下面舉例：

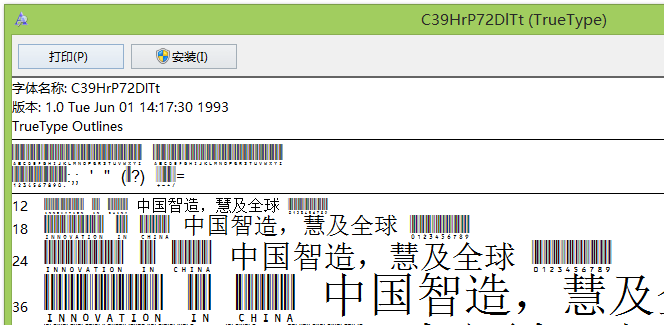

1、先安裝條碼字體。

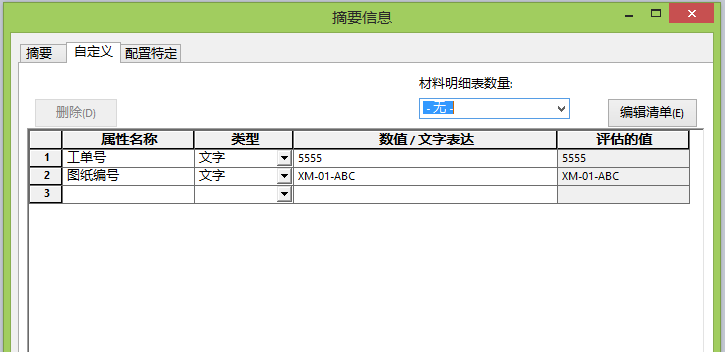

2、規定格式：假設我們的圖紙編號是：“XM-01-ABC“，辦公自動化工單號”5555“，而條碼的內容是圖紙編號+工單號的形式的，那么，條碼內容就是“5555-XM-01-ABC”，按照條碼規則就是”*5555-XM-01-ABC*”。而條碼就是如下圖，星號（*）在條碼槍讀數據的時候用于判斷開始和結束，不會出現在最終數據當中：
